长期以来，校准400℃～800℃范围铠装廉金属热电偶（以下简称“铠装偶”）使用的恒温设备多采用普通管式炉，但在满载情况下校准时，多次测量得到的重复性达到0.79℃～1.20℃，实验标准差0.30℃～0.42℃，测量不确定度1.5℃～1.6℃。其中，在400℃点测量不确定度为1.5℃，对于判定铠装偶的等级显然不够。针对这个问题，笔者进行了一系列实验和研究，提出了改进方法。下面仅举400℃试验结果为例。

一、管式炉在校准中存在的问题

  大部分热电偶的校准采用比较法。它的基本要求是，标准和被校准对象处于同一个等温的环境中。标准热电偶测量得到的温度就代表被校准对象所处的温度。

  以往校准铠装偶使用的管式炉，温场均匀性指标为60mm，温差不大于1℃。合格的管式炉往往都是在空载条件下测得的，实际应用到铠装偶校准时，差别很大。

  我们对管式炉在400℃和800℃满载情况下进行的实验表明，炉子插入热电偶束一侧，从测量端起30mm轴向温场内，最大温差分别为2.16℃和2.26℃，满载时的温差大大超出了空载。

  二、原因分析

  分析原因主要是管式炉内存在热对流、热辐射等引起温场的变化，使热电偶束受热不均匀，造成温场变差。被校铠装偶测量温区所处的均匀温区很短，得到的校准结果使测量不确定度变大，测量重复性下降。

  三、实验

  下面是使用原方法和改进方法的实验。

  1.原方法

  试验设备：二等标准铂铑10-铂热电偶、数字电压表、管式炉、补偿导线、冰点恒温器、转换开关等。

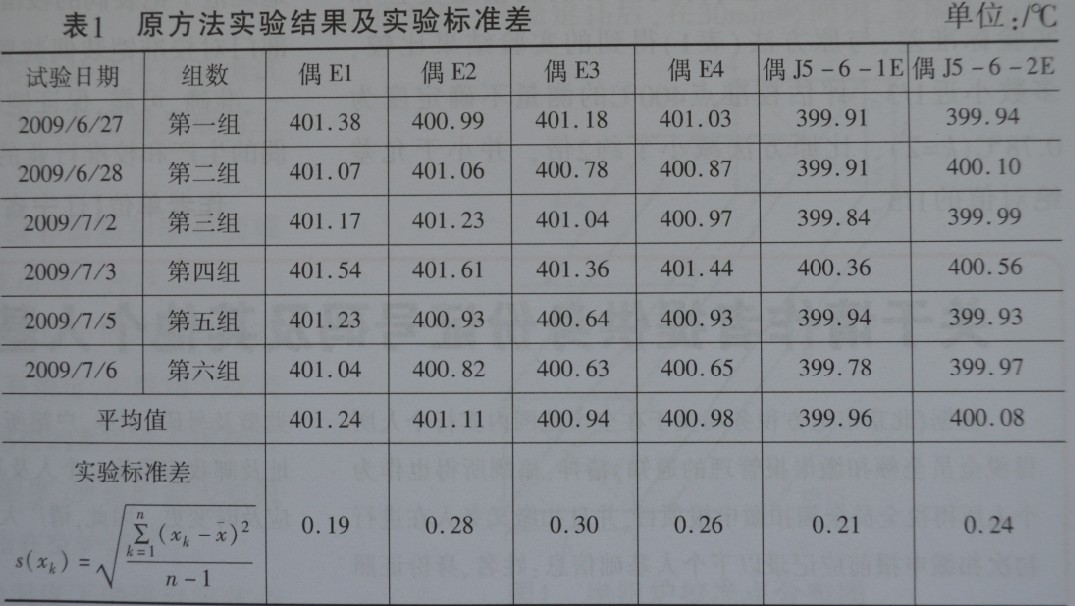

  试验方法：将E型铠装偶（直径6mm）沿陶瓷保护管（插标准偶）均匀分布，捆扎成一束，插入管式炉深度约300mm。铠装偶热电极信号输出端接补偿导线，另一端与铜导线连接后，置入装有酒精的玻璃试管内，再均匀地插入冰点恒温器；标准热电偶参考端与铜导线的一端连接后，也插入冰点恒温器。铜导线的另一端通过转换开关与电测设备连接。当达到校准点400℃恒温50min后，开始测量。每组测量后，冷却至室温，取出重新捆扎再插入管式炉，恒温后进行测量。共进行6组独立的重复测量。每支铠装偶的测量值是校准过程中记录4次读数，其热电动势算术平均值换算成的温度值。实验结果及实验标准差如表1所示。

从表1数据可以看到，对同一支铠装偶的测量，其最大差值为0.79℃。

    本文针对上述实验带来实验标准差大的问题，设计了配管式炉用均温块，以改善炉子温场的均匀性，提高炉温的稳定性，并进行了校准铠装偶方法的研究。

    2.改进方法

    将均温块（长80mm）的几何中心放在炉子均匀温场的中心，将标准偶套上高铝保护管和被校铠装偶分别插至6孔均温块各孔底部，炉口处用绝缘耐火材料封堵，被校铠装偶热电极信号输出端与补偿导线连接点离炉口处至少175mm。其他接线方式与原方法相同。

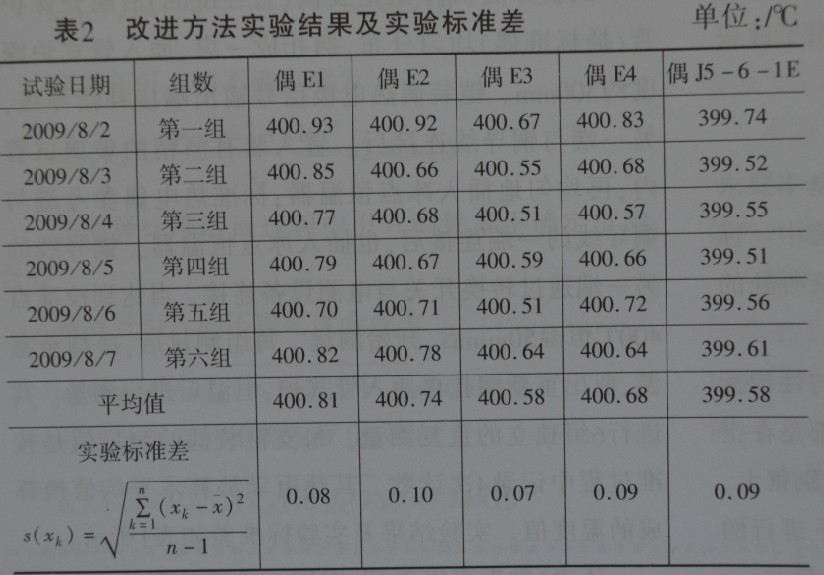

    然后，对被校铠装偶进行6组独立的重复测量，每组测量后，冷却至室温重新装炉，恒温后再进行测量。每支铠装偶的测量值是校准过程中记录4次读数，其热电动势算术平均值换算成的温度值。实验结果及实验标准差见表2。

        通过使用改进方法，得到的多次测量重复性和实验标准差，与原方法（表1）得到的实验结果比较，多数小近1/3。评估校准点400℃的测量不确定度为0.78℃（k=2），比原方法减小了约2倍，并小于允差绝对值的1/3。

3.进一步验证

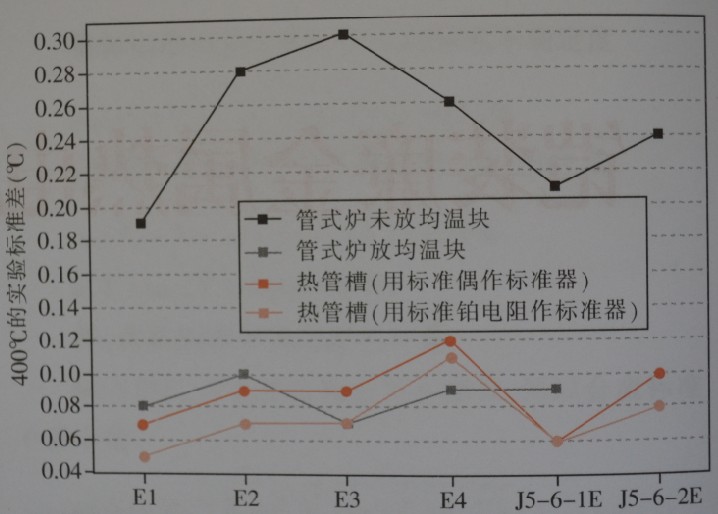

本文在热管恒温槽中对被校铠装偶也进行了重复测量，得到的实验标准差与表2相吻合，进一步验证了铠装偶校准方法的可靠性。几种实验标准差情况的比较如图1所示。

四、结束语

1.现有用于检定廉金属热电偶的检定炉，用于校准铠装偶时，测量不确定度分量中应充分考虑温场不均匀性带来的影响。

2.使用现有管式炉加均热块的方法，对提高校准铠装偶整套装置的最佳能力，起着至关重要的作用。

3.能减少多次测量的重复性和实验标准差。

2009年11月，全国温度计量技术委员会审定通过了《铠装热电偶》校准规范，更好地规范了铠装偶的校准方法。本研究力求推动我国校准部门对校准铠装偶装置现状的改进，确保量值溯源统一、准确、可靠，保证铠装偶的校准质量，推动我国铠装偶的生产和校准行业的发展。

作者单位【辽宁省计量科学研究院】转自《中国计量》
